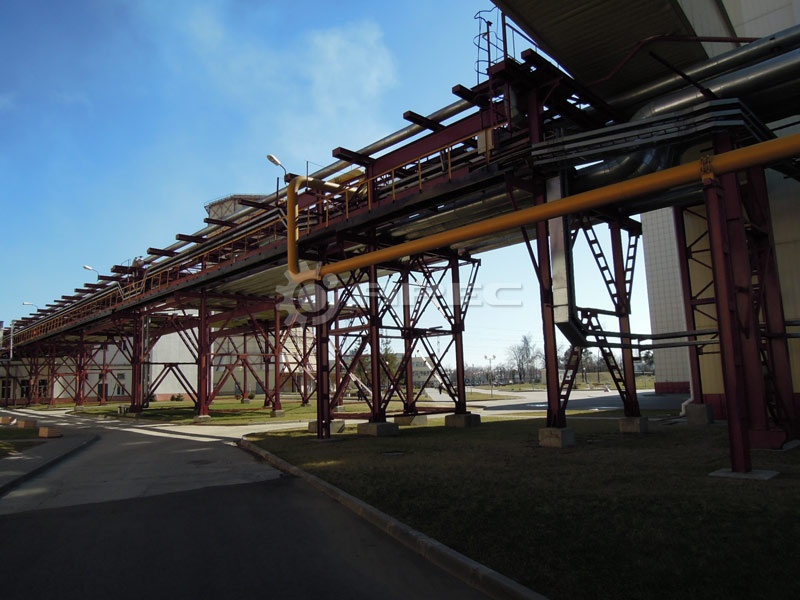

Стальные эстакады трубопроводов - 4

Металлические эстакады под трубопроводы - 5

Двухъярусные эстакады под технологические трубопроводы - 6

Опоры эстакад трубопроводов - 7

Многоярусные под технологические трубопроводы эстакады - 8

Эстакады трубопроводов - 9

Эстакады трубопроводов - 10

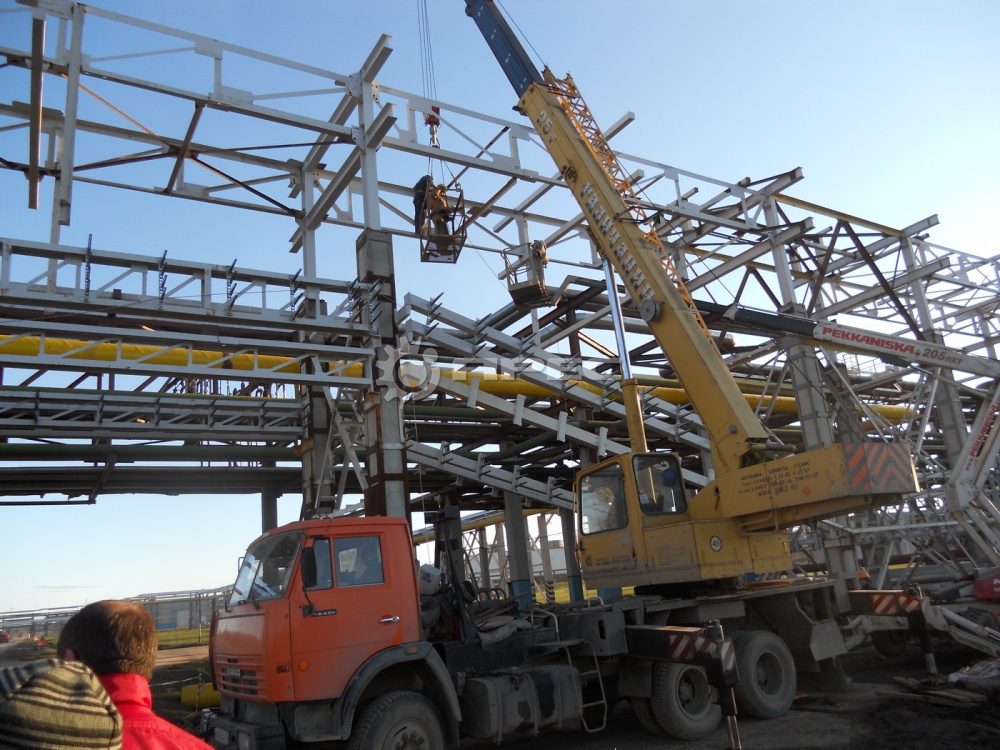

Монтаж эстакад трубопроводов - 11

Конструкции эстакад металлических под трубопроводы - 12

Изготовление эстакады для трубопроводов

К инженерным сооружениям относятся эстакады для трубопроводов, которые представляют собой простую или сложную конструкцию, состоящую из фундамента, однотипных опор и пролетов. Основным их назначением является прокладка трасс и коммуникационных сетей на определенной высоте — это может быть проезжая часть дороги, водоема или места, где нужно обойти уже задействованный под другие цели участок. Наша компания занимается изготовлением, доставкой и установкой металлических конструкций и изделий разной сложности.

Монтаж и особенности технологической эстакады

На разных промышленных предприятиях установка инженерных сооружений связана с технологическими процессами, в которых участвуют рабочие среды: вода, жидкости, нефтепродукты, газы, негорючие вещества и их подача (транспортировка) осуществляется по трубам разного диаметра. Расчеты выполняются с учетом несущей способности трубопровода на изгиб, диаметра самих труб, планируемых нагрузок и сейсмичности.

В зависимости от используемого материала технологические эстакады бывают:

железобетонными;
стальными;
комбинированными.

По конструкционным решениям инженерные сооружения подразделяются на опоры отдельно стоящие:

одностоечные для труб большого диаметра;
двухстоечные с траверсой для прокладки нескольких труб.

По расположению труб бывают:

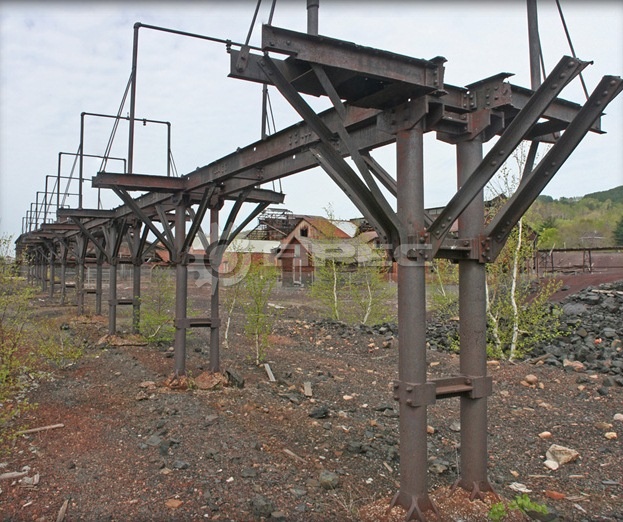

Одноярусные металлические эстакады, отличающиеся характером загрузки опор. На анкерных предусмотрено неподвижное крепление, на промежуточных допустимы температурные перемещения.
Двухъярусные эстакады под технологические трубопроводы имеют определенные параметры и конструктивные требования в соответствии ГОСТ 23236-78.
Многоярусные эстакады для трубопроводов и кабелей.

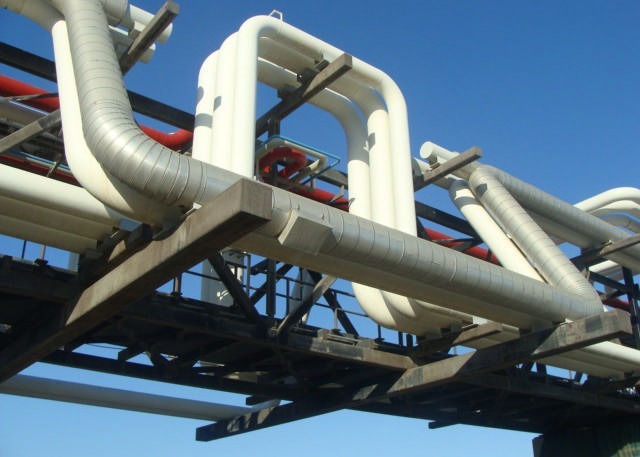

Эстакады трубопроводов

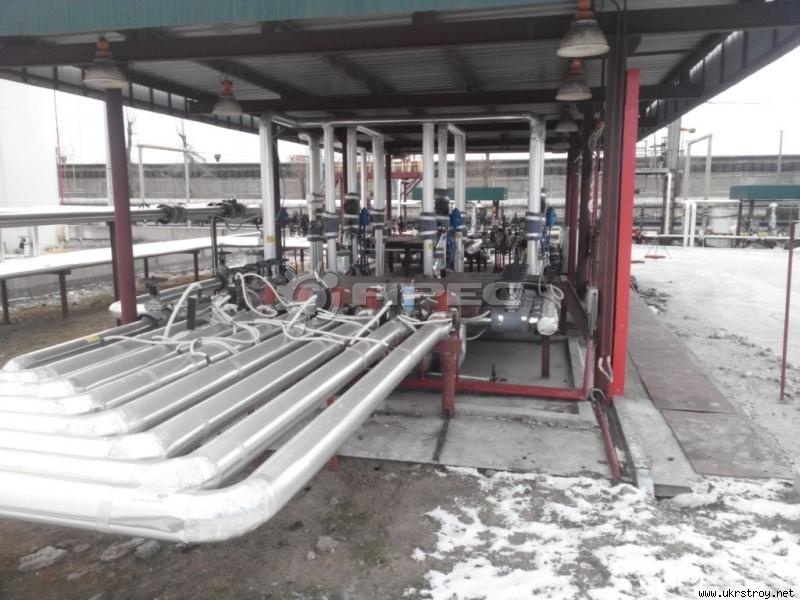

Сливо-наливные эстакады, оснащенные специальными устройствами, с помощью которых осуществляется слив или налив жидкостей, нефтепродуктов или сжиженного газа в цистерны. Устанавливаются инженерные сооружения в портах, складах, на нефтебазах и железнодорожных путях.

В зависимости от вида и конструкции стальных эстакад расстояние между опорами колеблется от 10 до 25 метров. По высоте сооружения могут быть низкими и высокими.

Почему следует обращаться к нам?

Мы изготавливаем на заказ металлоконструкции любого назначения и сложности. Для оформления заявки можно воспользоваться формой онлайн и заполнить ее самостоятельно или позвонить по телефону менеджеру компании. Все заявки обрабатываются моментально. Обращайтесь и мы выполним проектирование и расчеты.
